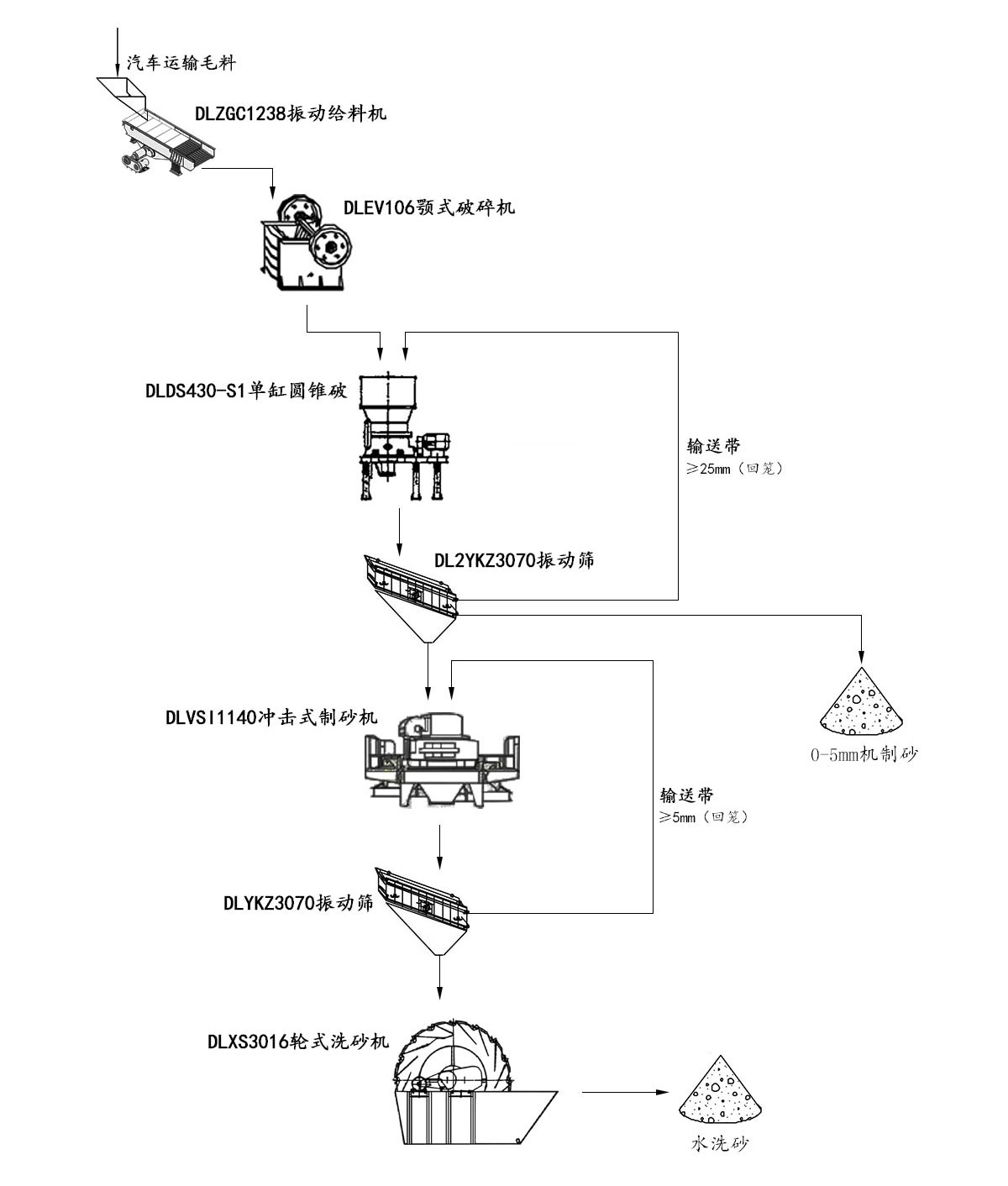

上圖展示的為時產300噸鐵礦石尾礦制砂工藝流程，由于原料粒徑較大，且硬度高，所以選用顎式破碎機+圓錐破+沖擊式制砂機的三段式破碎工藝，原料先由DLEV106顎式破碎機破碎到300mm以下，粗碎后的石料直接輸送到DLDS430單缸圓錐破（S1腔型，進料尺寸小于290mm，出料口尺寸25mm）進行中細碎，之后由振動篩進行篩分，篩分出三種規(guī)格分別輸送到三個方向，一個是將大于25mm的返回繼續(xù)破碎，一個是將0-5mm的機制砂輸送到成品堆，一個是將5-25mm的物料輸送到DLVSI1140沖擊式制砂機，經過篩分后大于5mm返回再次破碎，小于5mm機制砂輸送到一臺DLXS3016輪式洗砂機，得到潔凈度高的水洗砂。
